유전율/유전손실율 측정 서비스

Network Analyzer를 이용한 정밀 유전율 측정

10GHz 대역에서 정확하고 신뢰할 수 있는 유전율 및 유전손실율 측정 서비스를 제공합니다.

유전율이란?

전자재료의 핵심 특성을 나타내는 중요한 지표

유전율(Dielectric Constant)은 전기장 내에서 물질이 전기 에너지를 저장하는 능력을 나타내는 물리적 특성값

유전율(ε)

유전체(Dielectric Material), 即 부도체의 전기적인 특성을 나타내는 중요한 특성값

유전손실율(tanδ)

전기 신호가 물질을 통과할 때 발생하는 에너지 손실을 나타내는 허수부

중요성

유전율이 높을수록 전자기파의 속도는 느려지고, 파장은 짧아지며, 굴절률은 커집니다. 또한 유전 손실이 크면 전자기파가 매질 속에서 감쇠됩니다. 즉, 유전율은 전자기파의 전파 특성을 결정하는 핵심 물리량입니다.

적용 분야

5G/6G 통신 소재
PCB 기판재료
EMI 차폐재
안테나 소재
고주파 회로 소재

측정 장비 사양

Keysight Network Analyzer 기반 고정밀 측정 시스템

Keysight P9374A Streamline USB Vector Network Analyzer

주파수 범위

300 kHz ~ 20 GHz

측정 정확도

± 0.01 (유전상수), ± 0.001 (유전손실율)

측정 방법

Split Post Dielectric Resonator (SPDR) 방법

측정 온도

23°C ± 2°C (표준 실험실 환경)

습도 조건

45% ~ 65% RH

교정 주기

매일 표준 시료로 교정 실시

시편 사이즈 규격

정확한 측정을 위한 시편 준비 가이드

폭(Width)

50mm ± 1mm

길이(Length)

50mm ± 1mm

두께(Height)

0.1mm ~ 2.0mm

시편 준비 시 주의사항

시편 표면은 평활하고 균일해야 합니다
기포나 이물질이 없어야 합니다
시편 가장자리는 직각으로 절단되어야 합니다
두께 편차는 ± 10% 이내로 유지해주세요
습도에 민감한 소재는 건조 상태로 보관해주세요

시험 결과 예시

실제 측정 데이터와 분석 결과 샘플

시편: 폴리이미드 필름 (두께 0.25mm)

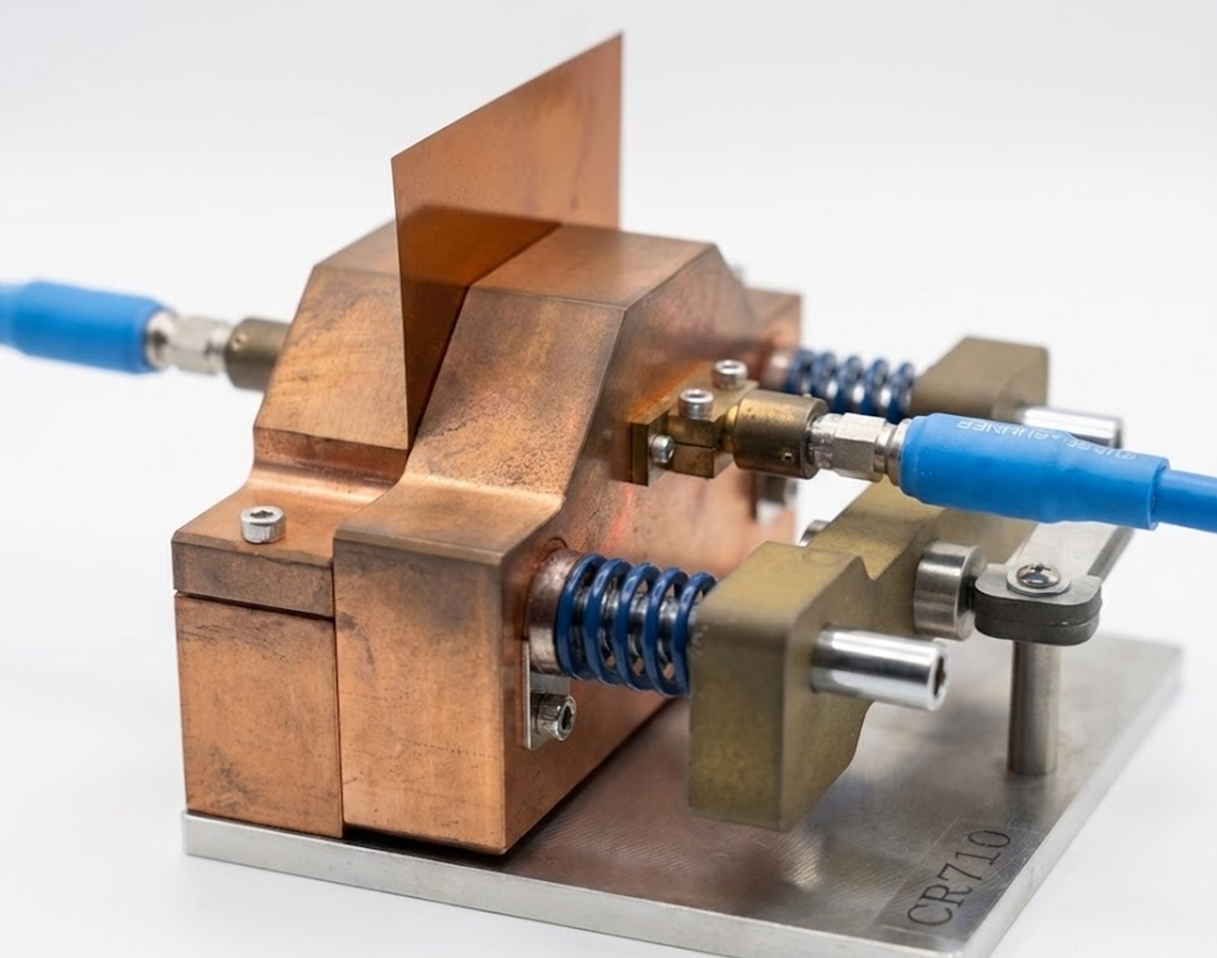

측정용 시편 준비 예시

10GHz에서의 측정 결과

유전율 (ε)

3.45

유전손실율 (tanδ)

0.008

주파수별 유전율 변화

* 실제 측정 결과는 상세한 그래프와 데이터 테이블로 제공됩니다

측정 리포트 포함 내용

주파수별 유전율 및 유전손실율 데이터
측정 조건 및 환경 정보
측정 불확도 분석
그래프 및 차트
측정 장비 교정 정보

측정 비용

투명하고 합리적인 측정 서비스 요금

1. 직접 측정 (고객 방문)

고객이 직접 방문하여 측정하는 서비스

1시간150,000원

2시간250,000원

2. 의뢰 측정 (시료 발송)

시료를 발송하여 측정하는 서비스

(1) 필름 구조 (점착제 없음)

Tacky 성분이 없는 일반 필름류

시료 1개50,000원

시료 3~5개사용료 - (n-2) × 10,000원

시료 6개 이상사용료 - (n-2) × 15,000원

(2) 점착 구조 (이형필름 포함)

이형필름 포함 측정 및 계산값 제공

시료 1개60,000원
