전도성 테이프

고성능 EMI 차폐를 위한 전도성 접착 테이프

손쉬운 적용이 가능한 고성능 전도성 접착 테이프으로 다양한 전자기기의 EMI 차폐 요구사항을 충족합니다.

Overview

전도성 테이프 솔루션

NUTS의 전도성 테이프는 우수한 전기 전도성과 강력한 접착력을 제공하여 다양한 전자기기의 EMI 차폐 요구사항을 효과적으로 해결합니다. 구리, 알루미늄, 직조 및 부직포 패브릭 등 다양한 소재로 제작되어 각각의 특성에 맞는 최적의 성능을 제공합니다.

≤ 0.1 Ω의 낮은 전기 저항으로 효과적인 EMI 차폐 성능 제공

≥ 800 gf/inch의 접착 강도로 안정적인 부착 보장

구리, 알루미늄, 직조/부직포 패브릭 등 용도별 최적 소재 제공

다양한 형태와 크기의 전자기기에 손쉽게 적용 가능

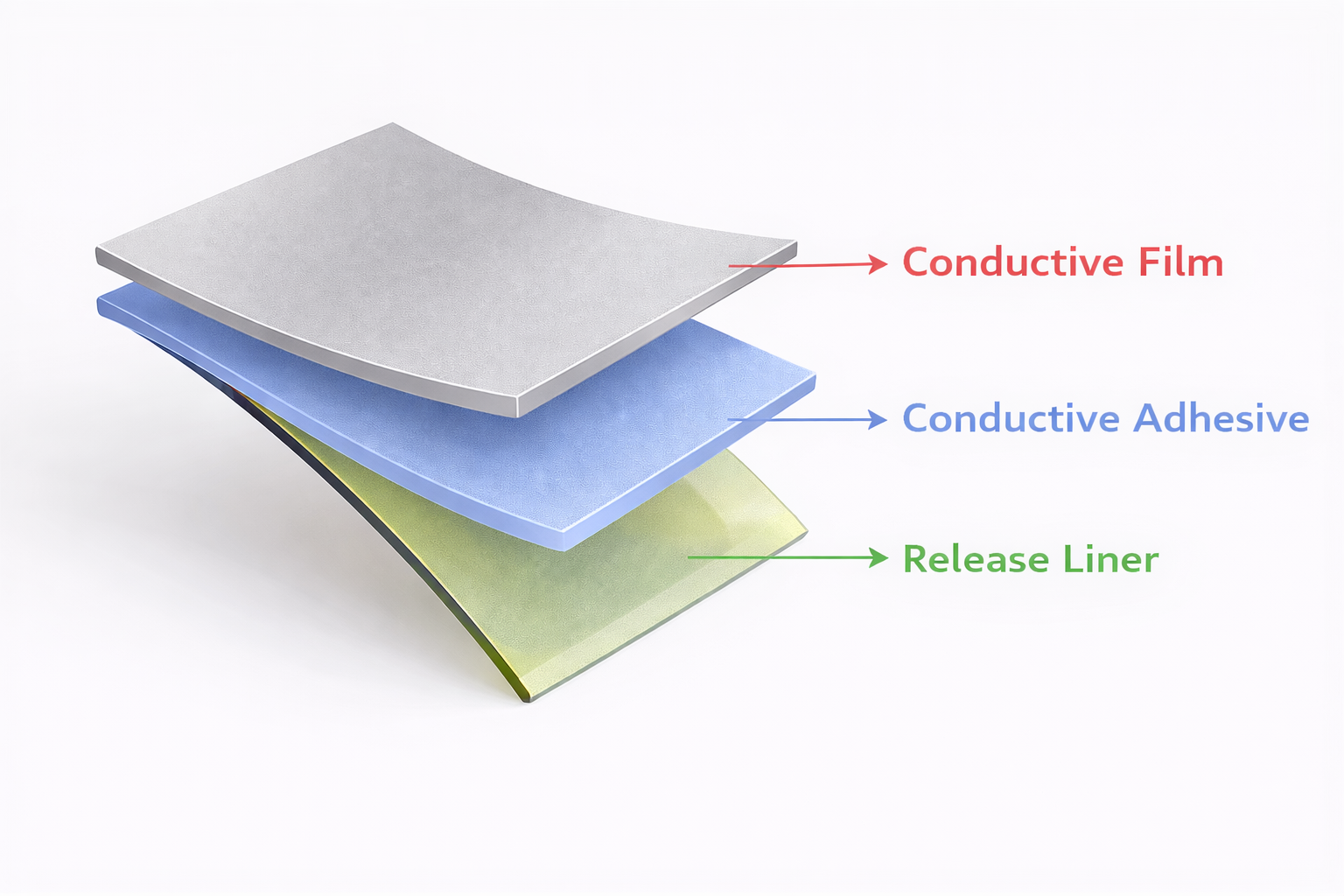

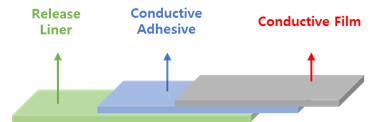

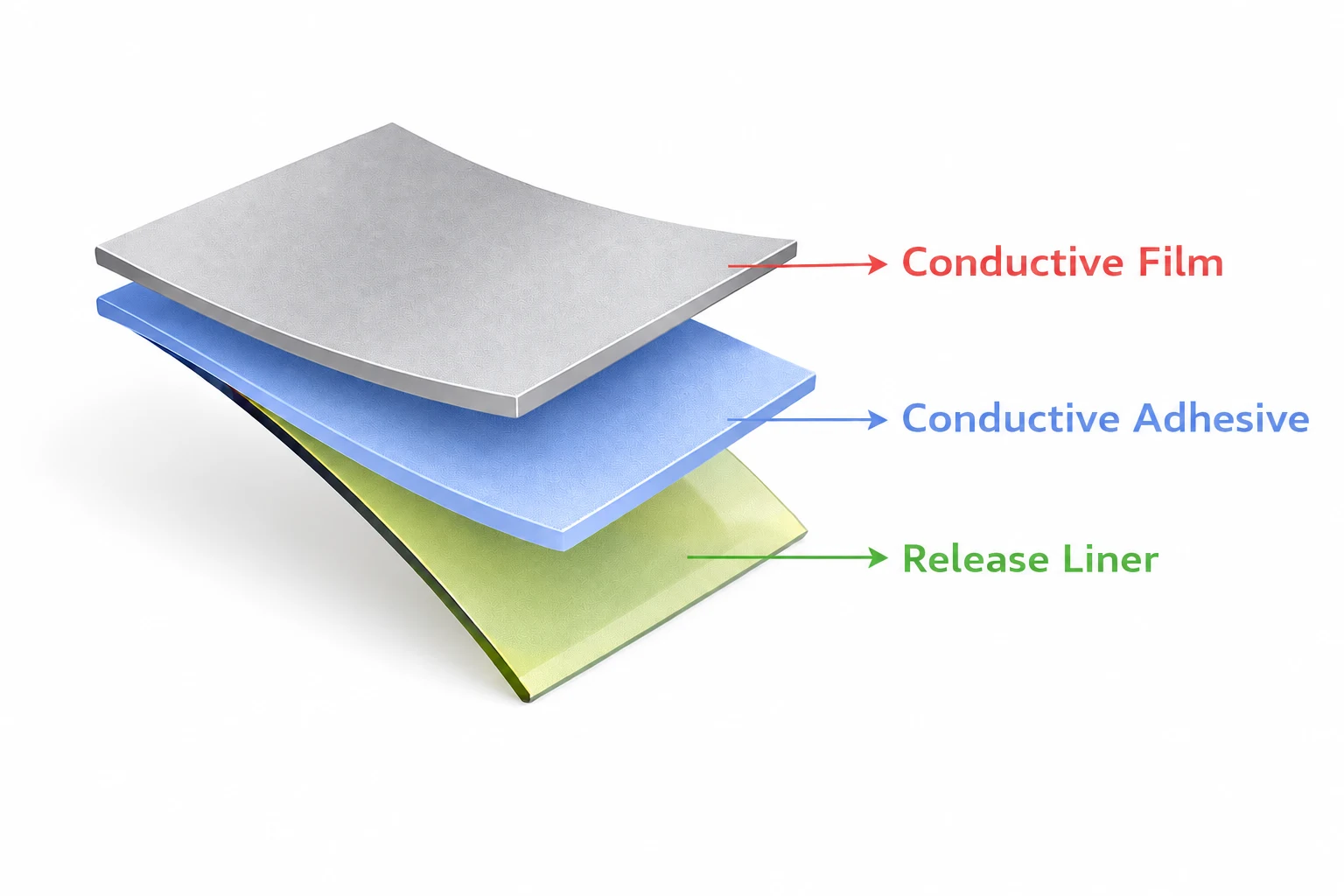

Structure

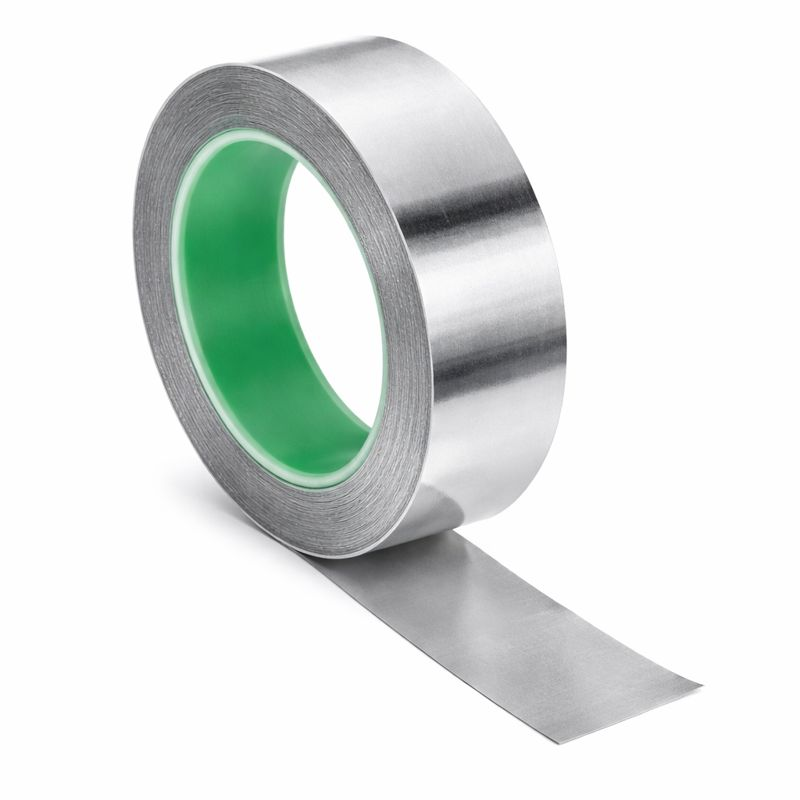

전도성 테이프의 구조와 실제 제품을 확인해보세요.

Lineup

다양한 용도에 맞는 전도성 테이프 제품군.

P/N	Backing	Thickness (mm)	Width (mm)	Length (M)	Resistance (Ω)	Adhesion (gf/25mm)
NUTS-ET-FS020	Fabric	20	1000	100	≤ 0.05	≥ 600
NUTS-ET-FS030	Fabric	30	1000	100	≤ 0.05	≥ 900
NUTS-ET-FS050	Fabric	50	1000	100	≤ 0.05	≥ 1000
NUTS-ET-FS100	Fabric	100	1000	100	≤ 0.05	≥ 1000
NUTS-ET-FS150	Fabric	150	1000	100	≤ 0.05	≥ 1000
NUTS-ET-WS020	Non-Woven	20	1000	100	≤ 0.05	≥ 600
NUTS-ET-WS030	Non-Woven	30	1000	100	≤ 0.05	≥ 900
NUTS-ET-WS050	Non-Woven	50	1000	100	≤ 0.05	≥ 1000
NUTS-ET-WS100	Non-Woven	100	1000	100	≤ 0.05	≥ 1000
NUTS-ET-NS020	Ni Copper	20	500	100	≤ 0.03	≥ 900
NUTS-ET-NS050	Ni Copper	50	500	100	≤ 0.03	≥ 1000

Test Data

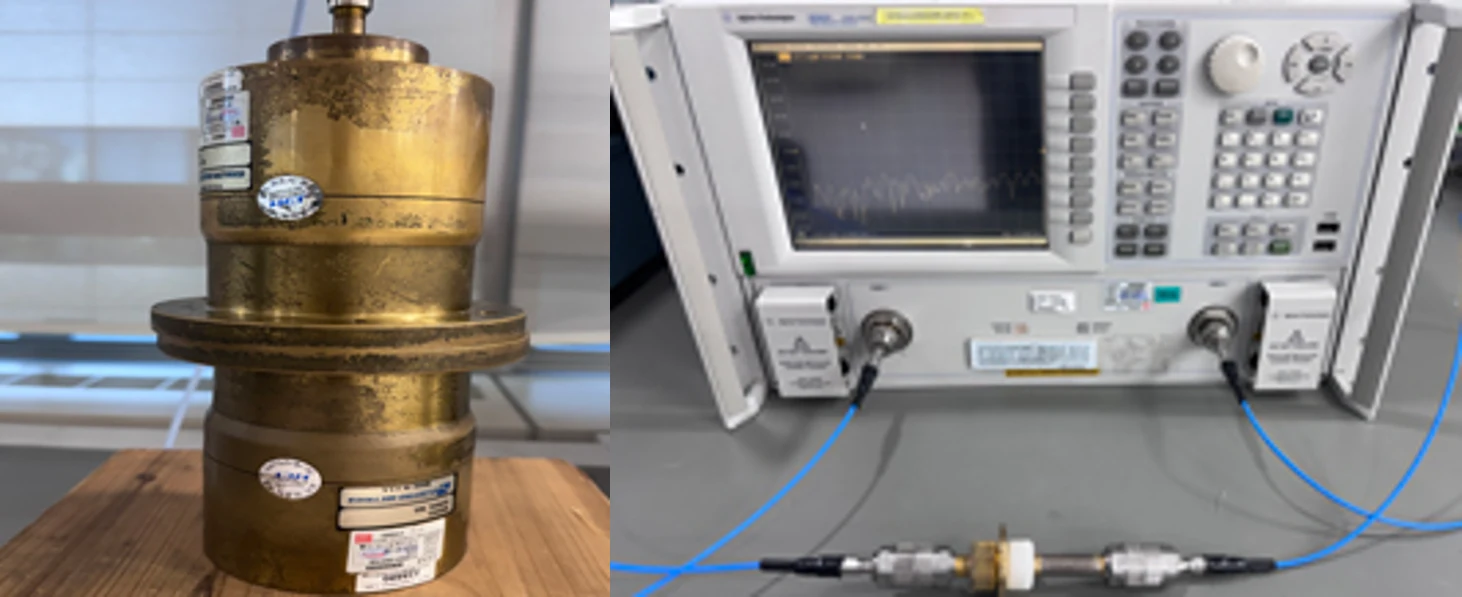

ASTM-D4935 규격에 따른 S-parameter 측정 결과를 소재별로 확인하세요.

소재를 선택하면 측정 데이터가 바뀝니다

주파수에 따른 삽입 손실(Transmission Loss, S21 dB) 측정 결과

측정 결과 요약

M1 @ 1.0 GHz

-75.19 dB

직조 패브릭 테이프는 30 MHz ~ 1.5 GHz 전 대역에서 안정적인 차폐 성능을 나타내며, 1 GHz 기준 삽입 손실은 -75.19 dB로 우수한 전자파 차폐 특성을 확인했습니다.
